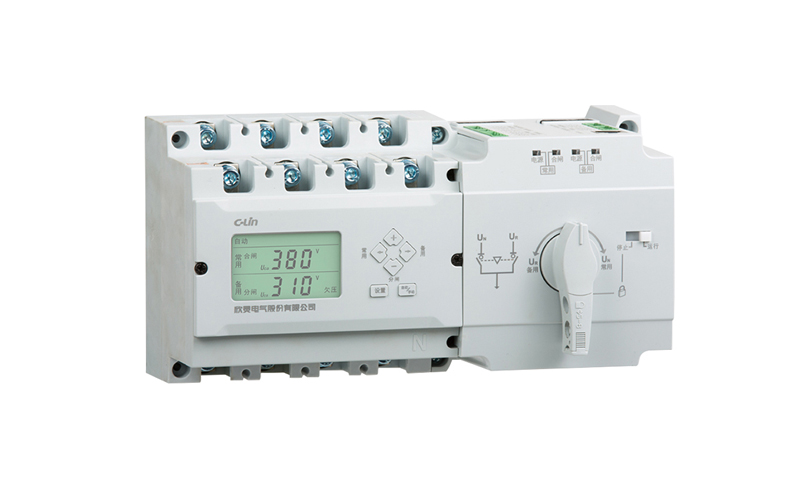

- 产品名称:XLDS3系列双电源自动转换开关电器
- XLDS3系列双电源自动转换开关电器
型号 XLDS3-80 XLDS3-125 XLDS3-250 XLDS3-630 极数 3/4 3/4 3/4 3/4 控制器型号 B/C/D/E 额定工作电压(V)Ue 400 400 400 400 额定工作电流(A)Ie 16-80 16-125 140-250 315-630 额定绝缘电压(V)Ui 690 800 800 800 额定冲击耐受电压(kV)Uimp 8 8 8 8 使用类别 AC-33B AC-33B AC-33B AC-33B 额定短时耐受电流(kA,rms)lcw 10kA(30mS) 10kA(200mS)10kA(200mS)25kA(200mS)额定短路接通能力(kA峰值)lcm 15kA 20kA 30kA 50kA 额定限制短路电流(kA)lq 120kA 120kA 120kA 120kA 额定控制电源电压(V)Us 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 触头转换时间(s) 0.6 0.6 1 1.5 操作循环次数 不通电流 8500 8500 7000 3000 通电流 1500 1500 1000 1000 总计 10000 10000 8000 4000 外形尺寸(mm) 宽× 深× 高 229×115×129 245×130×122 295×175×175 430×272×228 安装尺寸(mm) 长× 宽 212×100 230×113 275×152 400×240 重量(kg) 2.5 4.3 9 22.5 安装方式 垂直
